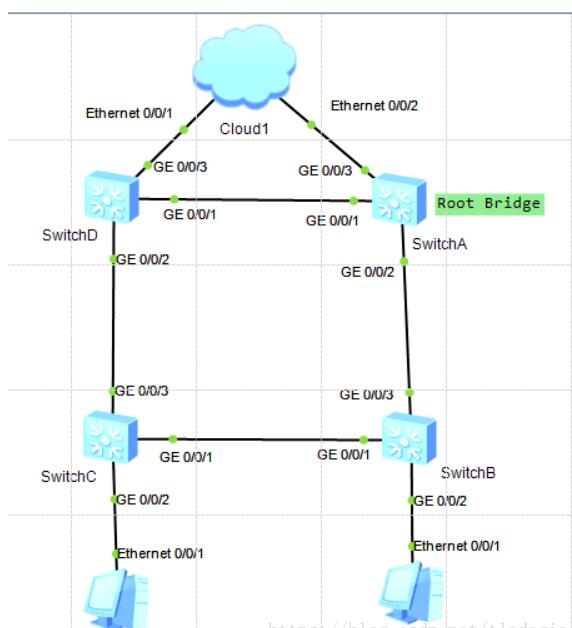

1、拓扑
2、配置思路
在处于环形网络中的交换设备上配置STP基本功能，包括：
配置环网中的设备生成树协议工作在STP模式。
配置根桥和备份根桥设备。
配置端口的路径开销值，实现将该端口阻塞。
使能STP，实现破除环路。
3、操作步骤
1、配置交换机STP的工作模式
[SwitchA]stp mode stp
[SwitchB]stp mode stp
[SwitchC]stp mode stp
[SwitchD]stp mode stp
2、配置SwitchA为根桥，SwitchD为备份根桥
[SwitchA]stp root primary
[SwitchD]stp root secondary
3、加大SwitchC的G0/0/1端口开销
[SwitchC]interface GigabitEthernet 0/0/1
[SwitchC-GigabitEthernet0/0/1]stp cost 20000
[SwitchC-GigabitEthernet0/0/1]q
4、设备全局使能STP
[SwitchA]stp enable
[SwitchB]stp enable
[SwitchC]stp enable
[SwitchD]stp enable
5、与PC相连的端口可以去除使能STP
[SwitchB]interface GigabitEthernet 0/0/2
[SwitchB-GigabitEthernet0/0/2]stp disable
[SwitchB-GigabitEthernet0/0/2]quit
[SwitchC]interface GigabitEthernet 0/0/2
[SwitchC-GigabitEthernet0/0/2]stp disable
[SwitchC-GigabitEthernet0/0/2]quit
6、查看结果
[SwitchA]display stp brief
MSTID Port Role STP State Protection
0 GigabitEthernet0/0/1 DESI FORWARDING NONE
0 GigabitEthernet0/0/2 DESI FORWARDING NONE
0 GigabitEthernet0/0/3 DESI FORWARDING NONE
将SwitchA配置为根桥后，与SwitchB、SwitchD相连的端口GigabitEthernet0/0/2和GigabitEthernet0/0/1在生成树计算中被选举为指定端口。
[SwitchB]display stp brief
MSTID Port Role STP State Protection
0 GigabitEthernet0/0/1 DESI FORWARDING NONE
0 GigabitEthernet0/0/3 ROOT FORWARDING NONE
端口GigabitEthernet0/0/1在生成树选举中成为指定端口，处于Forwarding状态。
[SwitchC]display stp brief
MSTID Port Role STP State Protection
0 GigabitEthernet0/0/1 ROOT FORWARDING NONE
0 GigabitEthernet0/0/3 ALTE DISCARDING NONE
端口GigabitEthernet0/0/3在生成树选举中成为根端口，处于FORWARDING状态。
端口GigabitEthernet0/0/1在生成树选举中成为Alternate端口，处于DISCARDING阻塞状态
